產品特點:
ZMQ氣動緊急切斷閥門接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
  ZMQ氣動緊急切斷閥門的詳細資料:

氣動切斷閥,緊急切斷閥,ZMQ氣動切斷閥

一、ZMQ氣動緊急切斷閥門概述

ZMQ氣動緊急切斷閥門采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

氣動緊急切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,氣動薄膜單座切斷閥的型號為ZMQP氣動切斷閥。密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

二、ZMQ特點

·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%,重量可減輕約30%。
·閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。
·閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
·平衡型閥內件,提高了切斷閥的許用壓差。
·波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
·活塞式執行機構,操作力大,使用壓差大。

三、ZMQ零件材質

閥體、密封套筒:HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
閥芯、閥座:1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞:1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金
填料:聚四氟乙烯、柔性石墨
波紋膜片:丁qing橡膠夾增強滌綸織物
彈簧:60Si2Mn
閥桿、推桿:2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件):增強聚四氟乙烯
波紋管:1Cr18Ni9Ti

四、ZMQ技術參數

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

額定流量系數 KV

單座、雙座

5

7

11

20

30

48

75

120

190

300

480

760

套筒


11

20

30

48

75

120

190

300

480

760

公稱壓力 PN(MPa)

1.0 1.6 4.0 6.4

額定行程 (mm)

8

12

20

25

40

50

有效面積
(c m 2 )

ZMQ 型

100

200

400

600

1000

ZSQ 型

100

125

160

250

允許泄漏量

硬密封 1/h

- 般: 10 -4 X 閥額定容量;嚴密型:單、雙座: 1.2X10 -7 ,套筒 5X10 -6 X 閥額定容量

軟密封

VI 級

允許壓差(MPa)

ZMQ P N 正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N 反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公稱壓力

信號壓力 (kPa)

ZMQ

0 或 250

ZSQ

0 或 400 ~ 600

1)ZMQ氣動薄膜切斷閥性能指標貫徹GB/T4213-92;

2)表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變;

3)表中允許值為使用標準氣缸值,可配用不同的氣缸提高允許壓差.

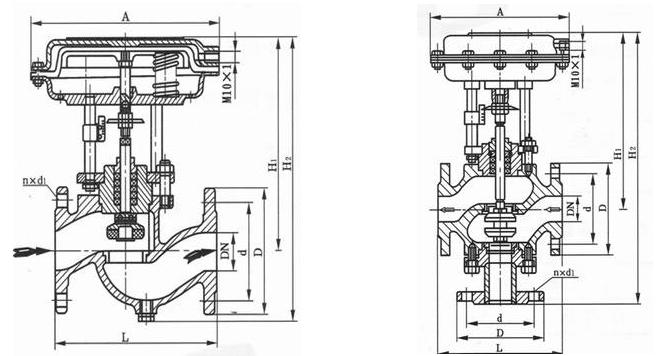

五、ZMQ外形尺寸



公稱通徑(DN)

15

20

25

32

40

50

65

80

100

125

150

200

A

φ196

φ232

φ308

394

φ498

L

PN16、40

150

150

160

180

200

230

290

310

350

400

480

600

PN64

206

206

210

230

251

286

311

337

394

450

508

650

L1

PN16、40


150

160

180

200

230

290

310

350

400

480

600

PN64


206

210

230

251

286

311

337

394

450

508

650

H

285

268

270

280

280

285

365

380

385

645

745

790

重量(kg)

10

10

12

15

18

23

35

45

60

75

90

120

六、ZMQ連接標準

·法蘭標準:鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式:PN10、PN16為凸面; PN40、PN64為凹凸面、閥體為凹面。
·結構長度:GB12221-89。
·執行機構氣信號接口:內螺紋M10X1
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如:ANSI、JIS、DIN等標準。

七、ZMQ訂貨須知

訂貨時請用戶提供以下資料
1·緊急切斷閥名稱、型號2·緊急切斷閥公稱通徑(mm)、公稱壓力(MPa)4·緊急切斷閥介質名稱及溫度5·緊急切斷閥整機作用方式6·緊急切斷閥閥體、閥內件及填料材質
